◆ 概述.jpg)
隔爆型矿用温度数显仪（以下简称数显仪），矿用产品安全标志证书编号：MAK060026；防爆合格证号：21020506；并持有计量标准考核证书，防爆标志为ExdI矿用温度数显仪。它适用于煤矿井下、石油、化工、矿山等行业，具有爆炸性气体的混合物场所中使用，对防爆电机或其他机械产品的轴承，轴瓦以及对铜或不锈钢不起腐蚀作用的介质进行温度检测显示。
◆ 数显仪适用于下列工作环境 ※安装地点的海拔高度不超过2000m，大气压力：86～106kPa； ※工作环境温度为－10℃～＋40℃； ※最湿月份的月平均相对湿度为95﹪（＋25℃）； ※煤矿井下有爆炸性混合物，但无破坏绝缘和金属的腐蚀性气体及蒸气的环境。
◆ 结构特征 ※隔爆外壳采用牌号不低于HT250灰铸铁制造，适用煤矿井下使用； ※隔爆接合面紧固件及隔爆螺纹结构，有防止自动松脱的措施和沉孔结构； ※数显仪采用电子元件装在隔爆外壳内的全封闭式结构，电缆引入，引出均采用橡胶密封圈，符合GB3836.2-2010的规定，防爆标志为ExdI； ※数显仪设有内、外接地螺钉，接地要可靠； ※数显仪在壳体明显部位装有不锈钢的铭牌，刻有大红警告语：Ex严禁带电开盖。◆ 工作原理 ※数显仪测温探头内封装有铂热电阻，是利用金属铂在温度变化时，自身电阻值也随之改变的特性来测量温度的； ※数显仪为接触式测温、观察方便、液晶显示屏四位数字连续显示所测温度、读数清晰、无视差、测温灵敏、高、稳定性好、功耗低、抗震性强。◆ 主要性能 ※数显仪额定输入电压AC127V50HZ、AC220V50HZ，DC7.5V,消耗功率≤3W； ※数显仪为二路或五路接触式测温，液晶显示屏四位数字分别巡回显示所测温度，数显仪热响应时间小于45s，显示误差±2.5℃； ※数显仪可设定两路报警信号，上限T1、上上限T2，每路驱动一个继电器，当检测点温度越，继电器吸合，输出触点接通。也可分成两组分别报警，一组T1，另一组T2，可根据用户要求设定报警温度T1、T2； ※数显仪输出报警信号时，输出触点容量为AC220V/3A（阻性、常开）； ※数显仪二路测温范围0～100℃，五路测温范围0～199.9℃，既能现场显示测量温度，又预留二路铂热电阻信号插口，供远传Pt100铂热电阻信号； ※数显仪输入接线端子、输出接线端子与外壳之间常态绝缘电阻＞50MΩ，并能通过AC2000V、AC1500V工频耐压试验。◆ 安装、使用与维护 ※ 数显仪安装尺寸及外形尺寸见外形、安装示意图。 ※ 数显仪在安装前应检查铭牌，警告牌是否齐全，煤安标志、防爆标志是否满足现场使用要求。 ※ 连接导线应选用铜质镀银屏蔽导线，按接线示意图接好导线。 ※ 护线软管应每隔300mm的距离，用扎头固定，护线软管的弯曲半径不小于50mm。 ※ 数显仪安装还应参照煤矿安全防爆要点。 ※ 数显仪显示为LCD或LED连续显示。 ※ 数显仪应定期检查和清扫，外壳上不得堆积煤灰尘和其它杂物。 ※ 密封圈发现老化现象应及时更换。 ※ 维修时严禁带电开盖，打开防爆部件再安装时，螺纹隔爆面须涂204—1A置换型防锈油。 ※ 数显仪在未安装时应储存在干燥，通风，无腐蚀性气体的环境中。 ※ 数显仪接线见接线示意图。◆ 定货须知 客户订货时应说明产品型号、规格、传感器保护管直径、长度及安装螺纹的规格，测温点与表头之间的距离，仪表是法兰盘式还是悬挂式安装（五路为法兰盘式安装）。如有其它要求也请文字说明。◆ 产品保修 在用户遵守数显仪的保管、使用、安装、运输规则的条件下，自发货日期起12个月内因制造不良而发生的损坏或不能正常工作时本公司为用户修理产品或更换零件，调换新品。◆ 随同产品装箱文件 a.装箱单； b.产品合格证； c.产品使用说明书；

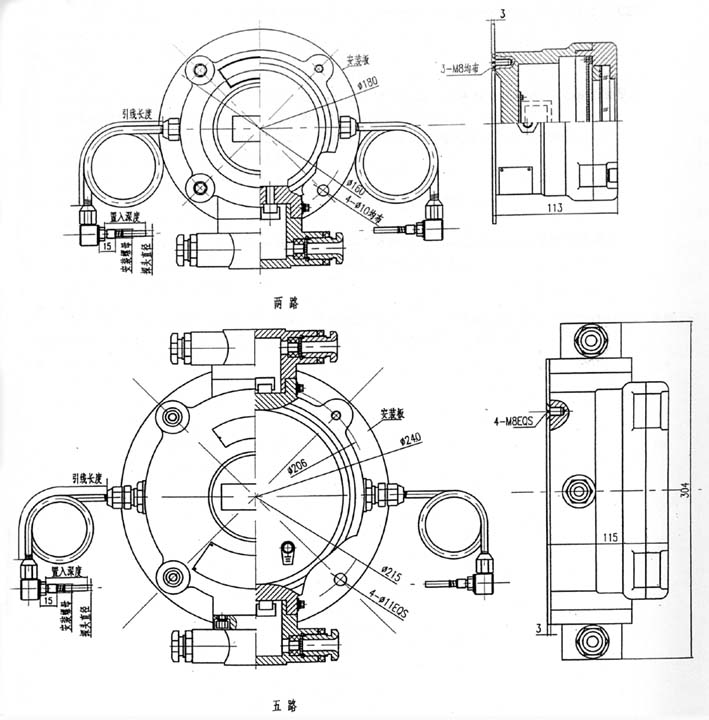

◆ 外型、安装示意图
◆ 接线图
五 路 两 路
