产品简介:
◆ 概述
JZ-BWD系列隔爆型测温仪表的防爆性能符合GB3836.2-2010《爆炸性环境第2部分：由隔爆型外壳“d”保护的设备》的规定制成隔爆型，防爆标志为ExdⅡCT4，适用于工厂ⅡA、ⅡB、ⅡC级可燃温度为T4组的可燃性气体或蒸汽与空气的爆炸性混合物场所的1区、2区。该仪表适用于石油、化工等行业，对厂用防爆电机或其他机械产品，轴承、轴瓦以及对铜或不锈钢不起腐蚀作用的介质进行温度检测显示、报警、调节。
◆ 工作环境
※ 安装地点海拔高度不超过1000M。
※ 环境空气温度-20℃-40℃。
※ 最湿月份，月平均相对湿度为85%，同时该月份平均温度不超过25℃。
※ 无剧烈震动和冲击的场所。

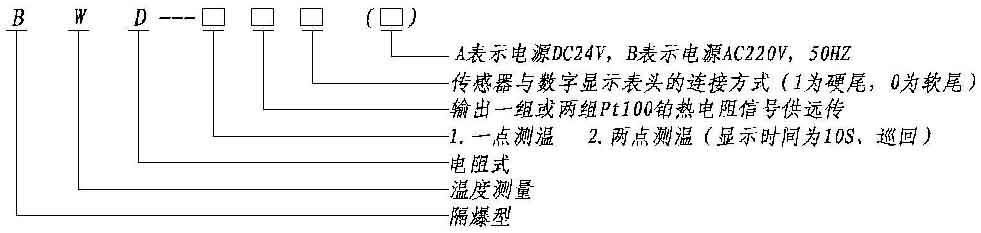

◆ 型号含义
 |
◆ 技术数据
| 额定电压（V） | 消耗功率（W） | 分 度 号 | 测温范围（℃） | 等级 |
| AC220V或AC380V、50HZ | ≤3 | Pt100 | 0～100 | 1.0 |
注：传感器保护管和安装螺母可根据客户要求定制。
◆ 产品特点 ※观察方便、读数清晰、无视差、测温灵敏、高、稳定性好、功耗低、无磁场干扰、抗震性强。 ※现场巡回显示两点检测温度，又可远传两路电阻信号或两路报警信号。 ※具有传感、变送、显示一体化功能，可与工业计算机组成检测和控制系统。◆ 安装、使用与维护： ※仪表在安装前应检查铭牌、警告牌是否齐全，防爆标志是否满足现场使用要求，电源电压是否与仪表进线电压相符合，连接导线应选铜质屏蔽电缆，线芯截面积不小于0.5mm2。 ※仪表在安装后，保护线软管（簧）应每隔300mm的距离，用扎头固定，保护软管（簧）的弯曲半径不小于50mm。 ※仪表显示为LED或LCD连续显示，维修时严禁带电开盖，密封圈发现老化现象应及时更换，打开防爆部件再装时螺纹隔爆面须涂204—1A置换型防锈油。 ※ 如发现仪表感温元件（温包）损坏时，必须有人员进行检修或与生产厂联系修复或更换。 ※仪表应定期检查和清扫，外壳上不得堆积灰尘和杂物，在未安装时应储存在干燥、通风、无腐蚀性气体并保证不被雨雪直接淋袭，温度为－20℃～＋40℃（相关湿度不大于90%的室内环境中），超18个月使用应进行检查校正。 ※仪表的安装尺寸见安装示意图。 ※仪表的接线方式见接线示意图。◆ 安装尺寸
| 传感器保护管 | 传感器保护管安装螺母 | 表头固定方式 |
| Φ6×30—100Φ8×30—100Φ10×30—100 | M16×1.5 M27×2M30×2 ZG1/2" | 悬挂式法兰盘式 |
◆ 定货须知 客户订货时应说明产品型号、规格、电源电压、防爆等级、传感器保护管直径、长度、安装螺母的规格，测温点与仪表之间的距离（俗称引线长度），如有其它要求也请文字说明。◆ 产品保修 在用户遵守仪表的保管、使用、安装、运输规则的条件下，自发货日期起12个月内因制造不良而发生的损坏或不能正常工作时，本公司为用户修理产品或更换零件、调换新品。◆ 随同产品装箱文件 a.装箱单； b.产品合格证； c.产品使用说明书； .jpg)

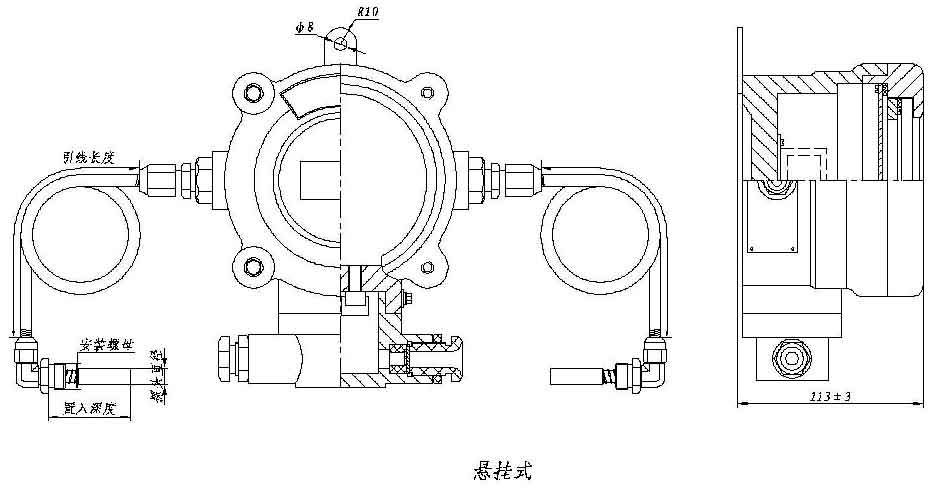

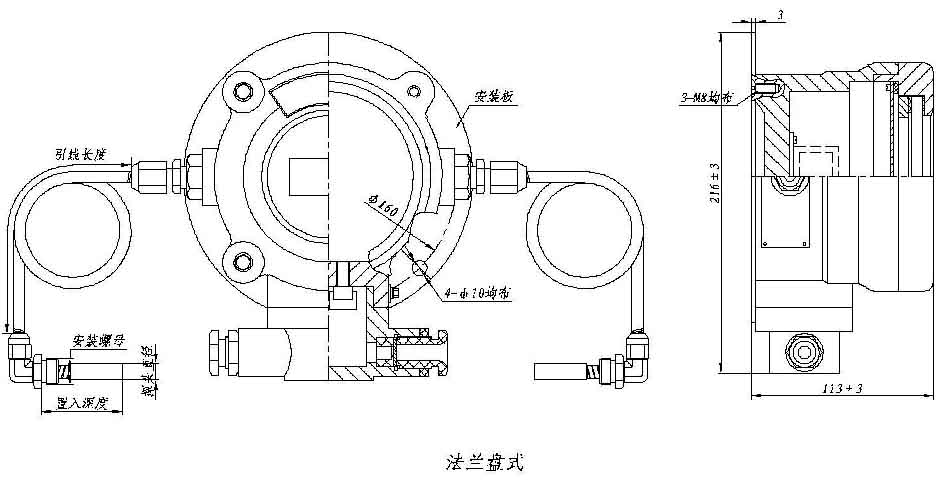

◆ 外型、安装示意图：
  |

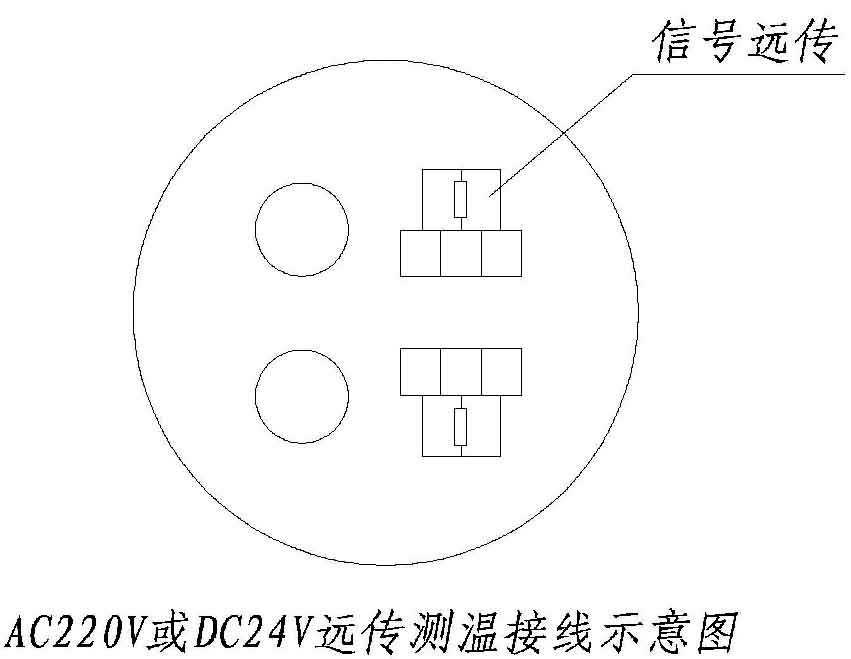

◆ 接线示意图：
 AC 127V或DC24V远传测温接线 |
