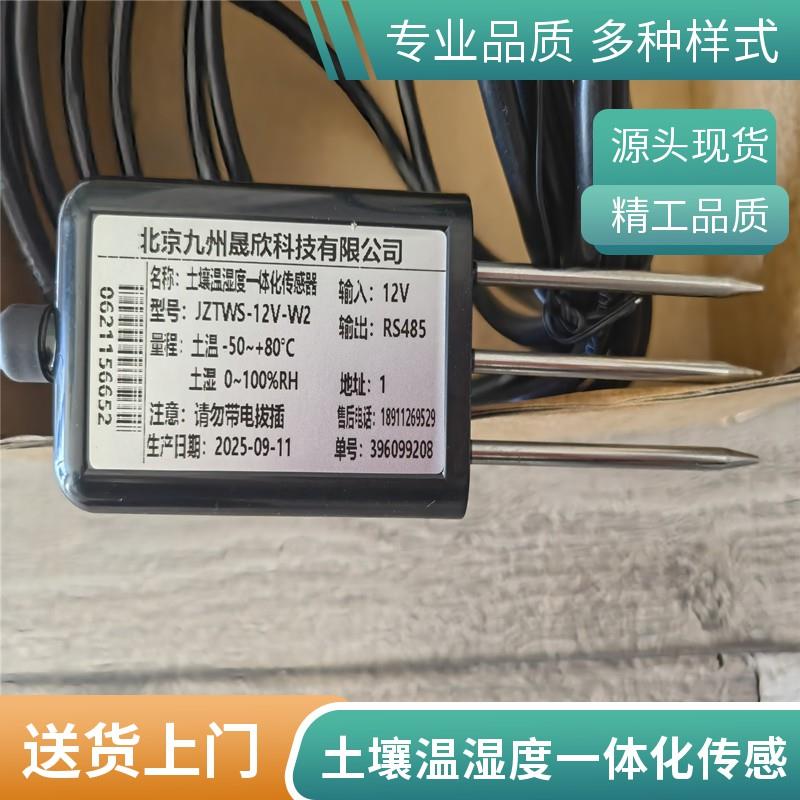

土壤温湿度一体传感器 可接数据采集器 手持测量主机 型号JZ-TDR。本传感器采用电磁脉冲原理测量土壤的表观介电常数，从而得到土壤真实水分含量，具有快速准确、稳定可靠、不受土壤中化肥和金属离子的影响等特点。本仪器可广泛应用于农业、林业、地质、建筑等行业。
土壤温湿度一体传感器技术参数
测量范围：土湿0～100 土温-40~80℃
土湿分辨率：0.1%
温度分辨率：0.1℃
土湿准确度：±3%
温度准确度：±0.5℃
供电方式：□ DC 5V
□ DC 12V
□ DC 24V
□ 其他
输出形式：□ 电流：4～20mA
□ 电压：0～2.5V
□ 电压：0～5V
□ RS485
□ 其他
负载电阻: 电压型：RL≥1K
电流型：RL≤250Ω
工作温度：-50℃～80℃
相对湿度：0～***
产品重量：探头 220 g，带变送器 570 g
产品功耗：约420 mW
计算方法
土湿:
电压型（0～5V输出）：
R=V/ 5 ×
（R为土壤湿度值，V为输出电压值（V））
电流型（4～20mA输出）：
R=（ I-4 ）/ 16 ×
（R为土壤湿度值，I为输出电流值（mA））
土壤温湿度一体传感器：
电压型（0～5V输出）：
T =V/ 5 ×70-20
（T为测量温度值（℃），V为输出电压值（V），此式对应测量范围-20～50℃）
电流型（4～20mA）
T=（I-4）/ 16 × 70 -20
（T为测量温度值（℃），I为输出电流（mA），此式对应测量范围-20～50℃）
土壤温湿度一体传感器接线方法
（1）若配备本公司生产的采集器，直接使用传感
器线将传感器与采集器上的相应接口相连
即可。
（2）若单独购买变送器，变送器配套线线序分别
为：
线颜色 | 输出信号 | ||
电压型 | 电流型 | 通讯型 | |
红色 | 电源正 | 电源正 | 电源正 |
黑（绿）色 | 电源地 | 电源地 | 电源地 |
黄色 | 土温信号 | 土温信号 | A+/TX |
蓝色 | 土湿信号 | 土湿信号 | B-/RX |
